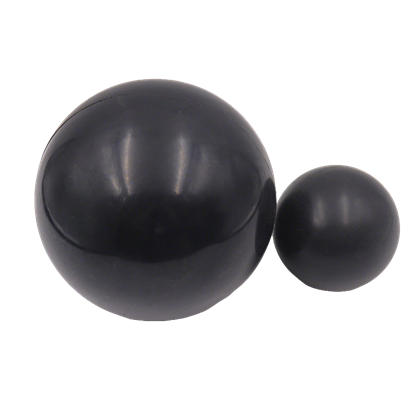

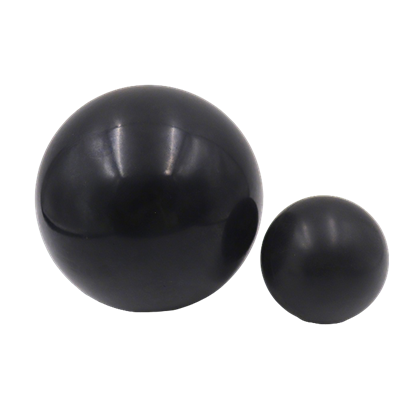

球型止回阀阀芯

骨架	304不锈钢&球墨铸铁
橡胶	三元乙丙/丁腈胶
工艺	模压/注射
尺寸范围	DN40-DN500
邵氏硬度	70°±5°
认证	EN681-1/WRAS/ACS/KTW/DVGW

球形止回阀主要由包胶球和阀体构成。包胶球由球罩和胶球组成，胶球由不锈钢或球铁加工成球芯，外衬胶层，保持弹性与强度。工作原理是胶球在球罩内作短行程滚动来实现阀门的启闭。当水泵开动时，水的压力冲开胶球，使胶球滚至右侧，止回阀开启；停泵后由于系统的回水压力，迫使胶球滚至左侧，达到止回阀的关闭。
包胶球需包胶严密并且均匀，满足球罩内短行程的反复滚动。
