金属法兰垫
金属法兰垫用于两个法兰之间的连接
| 材料 | 三元乙丙橡胶/丁腈橡胶/丁苯橡胶 |
| 认证 | WRAS/ACS/DVGW W270/KTW |
| 标准 | EN681-1:2000 |
| 口径 | DN50-DN1200 |
| 压力 | PN10/PN16 |
| 用途 | 饮用水管网、污水管网、灌溉网络 |

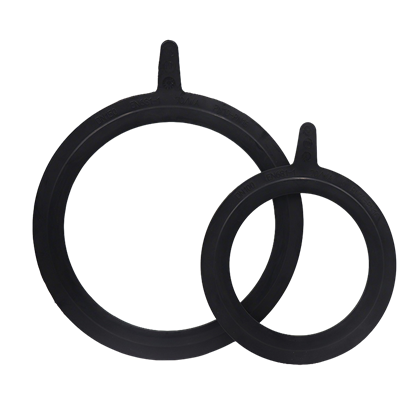

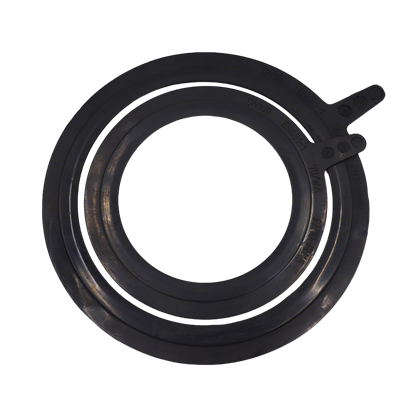

华益橡胶金属法兰垫片，带钢嵌件，适用于钢、不锈钢、玻璃纤维增强塑料、PP、PVC、PE制成的法兰和涂层法兰。法兰垫片有三元乙丙橡胶、丁苯橡胶、丁腈橡胶等材质。

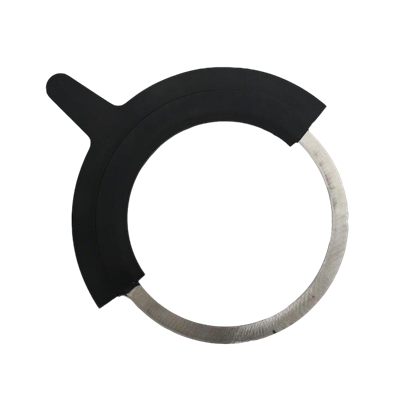

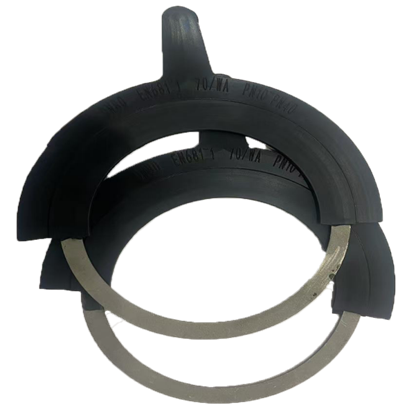

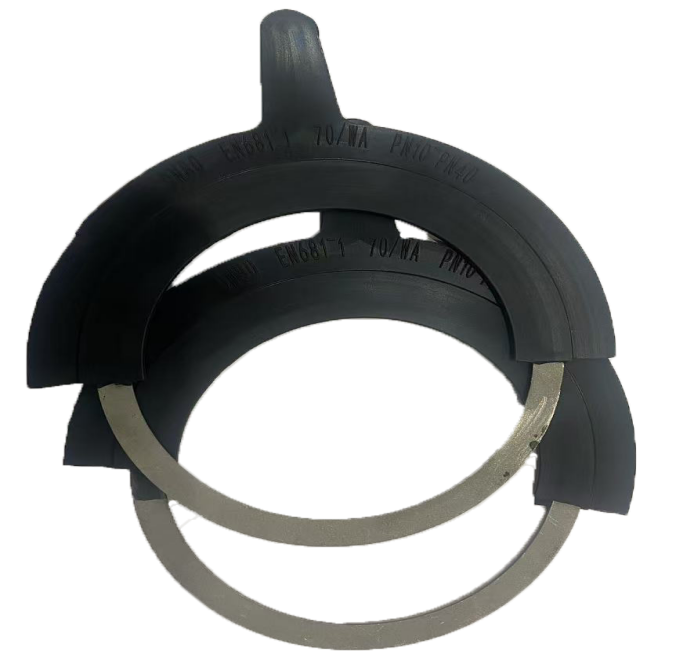

横截面为矛形的EPDM邵氏70度硫化橡胶垫片，在一个完全居中的硫化钢环内，可以很好地吸收表面压力，适用于需要良好耐臭氧性、耐老化性和耐候性的应用场景。
|
DN(mm) |
PN |
D1(mm) |
D2(mm) |
R1（mm） |
S(mm) |
|
50 |
10/16 |
60 |
117 |
|
3 |
|
50 |
10/40 |
61 |
107 |
|
3 |
|
65 |
10/40 |
77 |
126 |
|
3 |
|
80 |
10/40 |
89 |
142 |
|
3 |
|
100 |
10/16 |
115 |
162 |
|
3 |
|
125 |
10/16 |
141 |
192 |
|
3 |
|
150 |
10/16 |
169 |
218 |
|
3 |
|
200 |
10/16 |
220 |
280 |
|
3 |
|
250 |
10/16 |
273 |
328 |
|
4 |
|
300 |
10/16 |
324 |
375 |
|
4 |
|
350 |
10/16 |
356 |
438 |
222 |
5 |
|
400 |
10/16 |
407 |
489 |
244 |
5 |
|
450 |
10/16 |
458 |
539 |
277 |
5 |
|
500 |
10/16 |
508 |
594 |
308 |
5 |
|
600 |
10/16 |
610 |
695 |
367 |
5 |
|
700 |
10/16 |
712 |
784 |
|
6 |
|
800 |
10/16 |
813 |
917 |
|
6 |
|
900 |
10/16 |
915 |
1017 |
|
6 |
|
1000 |
10/16 |
1016 |
1124 |
|
6 |
|
1100 |
10/16 |
1120 |
1231 |
|
7 |
|
1200 |
10/16 |
1220 |
1307 |
670 |
7 |
